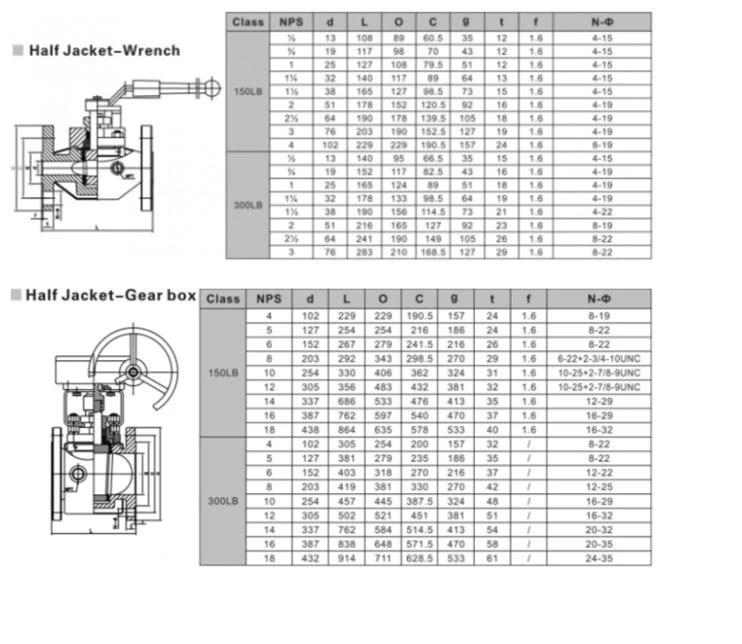

سوپاپ PLUG نیمه تمام ژاکت PTFE
جنس بدنه: CF 8M، CF 3M، CF8، WCB
دوشاخه: CF 8M، CF 3M، CF8، WCB
آستین: PTFE
شرح
API 6D نیمه تمام جلیقه دوشاخه دریچه آچار PTFE با روکش چرخ دنده پنوماتیک
محدوده طراحی شیر پلاگین GZP به شرح زیر است:
1. اندازه: 2 تا 14، DN50 تا DN350
2. فشار: کلاس 150 پوند تا 900 پوند، PN10-PN350
3. انتهای اتصال: ASME B 16.5 در صورت برآمده (RF)، صورت صاف (FF) و اتصال نوع حلقه (RTJ）)
ASME B 16.25 در انتهای جوش لب به لب.
4. ابعاد چهره به چهره: مطابق با ASME B 16.10.
5. دما: -29 ℃ تا 350 ℃
استانداردها
طراحی و ساخت: API 599, API 6D, ASME B16.34
چهره به چهره: ASME B16.10,EN 558-1
انتهای فلنج: ASME B16.5, EN1092-1
تست و بازرسی: API 598، API 6D، DIN3230
رتبه بندی فشار و دما: ASME B16.34
داده های تکنیکی | |
طرح | API 6D، API599 |
محدوده فشارها | ANSI 150 ~ ANSI 900 ,PN10~PN150 |
محدوده اندازه | DN50 (2") ~DN350 (14") |
جنس بدنه | CF 8M، CF 3M، CF8، WCB |
دوشاخه | CF 8M، CF 3M، CF8، WCB |
آستین | PTFE |
واشر | ASME B16.5 |
PTFE | |
آمپر دیافراگم &; حلقه گوه | PTFE شیشه پر شده |
دیافراگم فلزی | CF 8M / CF8 |
نوار فشار تست | |
مواد | WCB/CF8/CF8M |
کلاس | 150 |
پوسته | 22 |
بازرسی و تست | |
بازرسی بصری | MSS SP-55 |
بازرسی مواد | تست PMI ---- تجزیه و تحلیل شیمیایی |
تست HB ---تست سختی | |
UT --- تست اولتراسونیک | |
RT---تست رادیو گرافیک | |
MT---تست مغناطیسی | |
تست NDT غیر مخرب | |
بازرسی ابعاد | طبق نقشه ها |
بازرسی و تست شیر | API 598,DIN 3230,EN 12266,BS 5146 |
